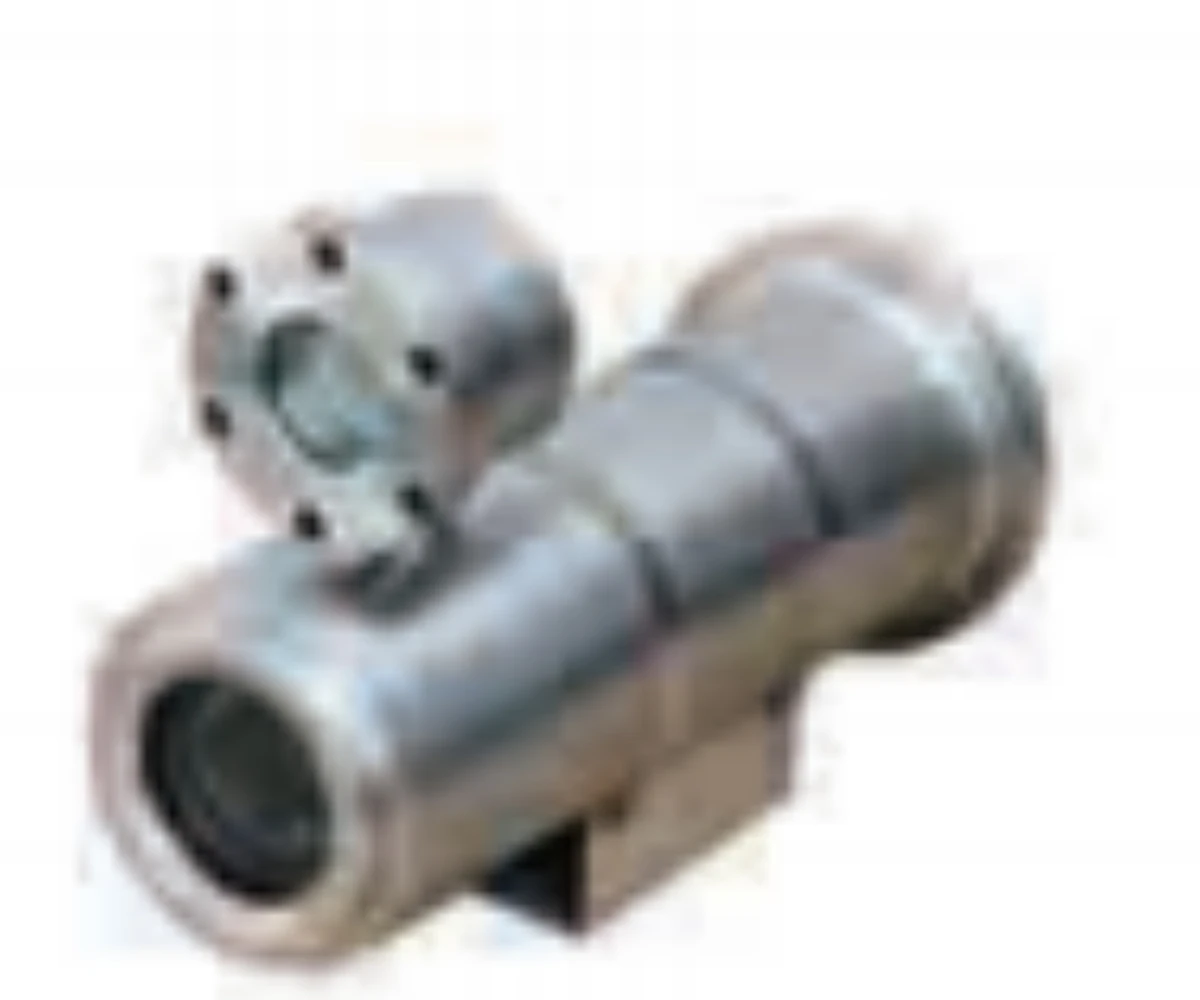

KBA3.7 Min egensäker bärbar kamera



KBA3.7 Mine egensäker bärbar kamera är en egensäker enhet för mobil videokommunikation på ytan och under jorden i kolgruvor. Dess kärnkomponenter inkluderar kamerahuset, en egensäker batterilåda och en anslutningskabel. Den är lämplig för mobila scenarier som underjordiska mininspektioner, nödräddning och underhåll av utrustning. Efter att ha slagit på enheten kan personalen spela in-realtidsvideo på-platsen med lokal lagring. Videon kan exporteras efter att ha stigit upp till ytan för inspelning av inspektionsförhållanden, analys av felorsaker eller arkivering.



Denna kamera följer strikt relevanta standarder, inklusive:

GB 3836.1-2010 "Explosiva atmosfärer - Del 1: Allmänna krav för utrustning"

GB 3836.4-2010 "Explosiva atmosfärer - Del 4: Utrustning skyddad av intrinsic safety 'i'"

MT/T 209-1990 "Allmänna tekniska krav för elektriska produkter som används vid kommunikation, upptäckt och kontroll av kolgruvor" (exklusive anti-interferens och tillförlitlighet)

Q/RLY17-2019 "KBA3.7 Mine egensäker bärbar kamera"

Den explosionssäkra typen är Mine egensäker, märkt "Ex ia I Ma", utan risk för elektriska gnistor eller höga temperaturer. Den är lämplig för underjordiska kolgruvor med risk för gas- och koldammexplosioner, men utan betydande vibrationer och stötar och utan korrosiva gaser som skadar isoleringen.







Driftspänning:3,7V (med ett enda GRD195765 egensäkert batteri från Jiaozuo Yilida Energy Technology Co., Ltd.)

Egensäkerhetsparametrar:Uo: DC 4,2V, Io: 5,7A

Driftström:Mindre än eller lika med 350mA

Bildspecifikationer:

Horisontell upplösning: Större än eller lika med 350 TVL

Minsta belysning: Mindre än eller lika med 0,2 Lux (Kan urskilja objekt under lägsta belysningsförhållanden)

Gråskala: 7 nivåer

Fungera:Konverterar tagna-realtidsbilder till elektriska signaler för utmatning.

Lagring:Förlitar sig på ett minneskort (videoformat ospecificerat).

Förbindelse:Inkluderar en anslutningskabel (längd 1000 mm).





Kamerahusmått (L×B×H):71 mm × 78 mm × 87 mm

Batterilådans mått (L×B×H):110 mm × 80 mm × 32 mm

Material:Teknisk plast och organiskt glas

Vikt:Cirka 830g

Installation/bärmetod:Bärbar (specifik metod som axelrem eller handhållen ospecificerad, anpassa till faktisk drift). Manövrering innebär helt enkelt att slå på strömbrytaren.

Dataöverföring:På ytan kan videofiler laddas ner från minneskortet till en dator för uppspelning med hjälp av övervakningsvärdens filläsare.





Batterikapacitet:5000mAh

Kontinuerlig inspelningstid:Ospecificerad.

Laddningsanmärkning:Laddning måste göras på ytan efter uppstigning; laddning under jord är strängt förbjudet. Använd den medföljande-enhetsladdaren.





1. Översikt
Denna bärbara trådlösa gruvkamera möjliggör mobil videokommunikation på ytan och under jorden i kolgruvor. Personal behöver bara bära den här bärbara kameran och slå på strömbrytaren för att konvertera den aktuella situationen till video för lokal lagring.



2. Arbetsprincip
Reflekterat ljus från objektet som spelas in samlas upp av linsen och fokuseras på den ljus-känsliga ytan på bildenheten. Genom att omvandla ljus till elektrisk energi erhålls slutligen en standard digital signal. Efter kodning konverteras den till en videofil och lagras på minneskortet.



3. Produktmodell och struktur
3.1 Explosionssäker-typ och märke
Min egensäker typ, märkt "Ex ia I Ma".
3.2 Modell
Definierat enligt gruvproduktstandarden MT/T286-1992.



3.3 Mått och vikt

Kameraenhetens mått (L × B × H):71 mm × 78 mm × 87 mm

Batterilådans mått (L × B × H):110 mm × 80 mm × 32 mm

Anslutningskabellängd:1000 mm

Material:Teknisk plast, organiskt glas

Vikt:Cirka 830 g

Installationsmetod:Bärbar



4. Tekniska krav

4.1 Allmänna krav
KBA3.7 Mine egensäkra bärbara kamera ska uppfylla bestämmelserna i denna standard och tillverkas enligt godkända tekniska dokument och ritningar.

4.2 Miljöförhållanden

4.2.1 Normala driftsförhållanden:
a) Omgivningstemperatur: 0 grader till +40 grader
b) Genomsnittlig relativ luftfuktighet: Mindre än eller lika med 95 % (+25 grad)
c) Atmosfärstryck: 80 kPa till 106 kPa
d) Lämplig för underjordiska kolgruvmiljöer med risk för gas- och koldammexplosioner, men utan betydande vibrationer och stötar och utan korrosiva gaser som skadar isoleringen.

4.2.2 Allvarligaste lagrings- och transportförhållanden som tåls:
a) Hög temperatur: +60 grad
b) Låg temperatur: -40 grader
c) Relativ luftfuktighet: Mindre än eller lika med 93 % (+40 grad)

4.3 Huvudsakliga tekniska specifikationer

4.3.1 Kamera tekniska specifikationer
a) Horisontell upplösning: Större än eller lika med 350 TVL
b) Minsta belysning: Mindre än eller lika med 0,2 Lux
c) Gråskala: 7 nivåer

4.4 Huvudfunktioner
4.4.1Kan urskilja föremål under minimala belysningsförhållanden.

4.4.2 Kan konvertera tagna-realtidsbilder till elektriska signaler och trådlösa signaler för utmatning.

4.5 Egensäkerhetsparametrar:
a) Tillverkare: Jiaozuo Yilida Energy Technology Co., Ltd.
b) Batterimodell: GRD195765
c) Batterispänning: 3,7 V
d) Batterikapacitet: 5000 mAh
e) Anslutningsmetod: Enkel-cell
f) Egensäkerhetsparametrar: Uo: DC 4,2 V, Io: 5,7 A
g) Driftström: Mindre än eller lika med 350 mA



5. Installation och felsökning
För att använda den här kameran slår du bara på strömbrytaren. Ytpersonal kan använda filläsaren på övervakningsvärden för att komma åt minneskortet, ladda ner videofilerna till en dator och klicka på spela upp för att se videorna från kameran.



6. Försiktighetsåtgärder vid användning
a) KBA3.7 Mine egensäkra bärbara kamera får inte anslutas till annan obehörig utrustning!
b) Förbjud strängt användning av andra batterier än de som anges i bruksanvisningen!
c) Under underhåll, ändra inte komponenter, specifikationer, modeller eller parametrar för egensäkerhetskretsen och relaterade kretsar!
d) Förbjud strängt användning av andra batterier än de som anges i bruksanvisningen!
e) Förbjud strängt att ladda denna kamera under jord!
f) Strikt förbjuda icke-professionella att underhålla produkten!



7. Vanlig felanalys och felsökning

Tabell 1

Inga.	Felfenomen	Orsaksanalys	Felsökningsmetod
1	Suddig bild	Felaktig fokus	Vrid och justera kameralinsen tills bilden är klar
2	Ingen videofil genererad	1. Otillräckligt batteri 2. Helljus ska vara på för att kameran ska börja fungera	1. Ladda omedelbart efter att du har stigit upp till ytan 2. Slå på helljuset; den röda indikatorlampan på huvudet kommer att tändas när inspelningen startar



8. Inkluderade dokument och tillbehör

KBA3.7 Min egensäker bärbar kamera: 1 enhet

Enkel-enhet Laddare: 1 enhet

Kameradatakabel: 1 st

Användarmanual: 1 exemplar

Produktkvalifikationscertifikat: 1 set





Adress: 800 meter norr om Jiawa Village, Yishan Town, Zoucheng City, Jining, Shandong-provinsen
Postnummer: 273500
Telefon: 0537-5675688





Egensäker, lämplig för underjordisk miljö:Det explosionssäkra -märket "Ex ia I Ma" uppfyller kraven för hög-riskmiljöer i underjordiska kolgruvor, vilket möjliggör säker användning i områden med explosionsrisker för gas och koldamm. Jämfört med vanlig icke-egensäker utrustning eliminerar den elektriska säkerhetsrisker. Enheten har en bärbar design som väger endast 830g med en kompakt storlek. Den upptar inte gruvarbetarens lampposition och hindrar inte personal under inspektions- och underhållsuppgifter när den bärs. Dess flexibla täckning gör att den kan nå olika underjordiska arbetsområden utan fast installation, lämplig för mobil drift.

Tydlig bildbehandling, stark låg-ljusanpassning:Horisontell upplösning Större än eller lika med 350 TVL tillåter tydlig inspelning av underjordiska utrustningsdetaljer (t.ex. komponentstatus, miljöförhållanden), vilket uppfyller kraven på klarhet för videoinspelning. En lägsta belysning på mindre än eller lika med 0,2 lux gör att kameran kan urskilja objekt i miljöer med svagt-ljus utan att förlita sig på extra stark belysning, lämplig för scenarier som underjordiska vägar och arbetsansikter med otillräcklig belysning, vilket säkerställer effektiv videoinspelning i svaga miljöer.

Enkel användning, stabil uthållighet:Att använda enheten kräver bara att strömbrytaren slås på för att starta videoinspelning, utan några komplicerade procedurer, vilket gör det enkelt för personalen att använda. Utrustad med ett egensäkert batteri med stor kapacitet på 5000mAh, stöder det en viss varaktighet av underjordisk drift (specifik kontinuerlig drifttid inte uttryckligen angiven, beror på faktisk användning), uppfyller videoinspelningsbehoven för en enda rutininspektion eller underhållsuppgift utan frekventa batteribyten.

Bekväm lagring och dataexport:Videor lagras på ett minneskort. Efter att ha stigit upp till ytan kan de laddas ner till en dator via filläsaren på övervakningsvärden, vilket inte kräver någon specialiserad komplex programvara. Den enkla hanteringsprocessen underlättar snabb videoexport för analys, arkivering eller delning, kompatibel med kontorssystem för kolgruvor och sänker barriären för datahantering.





Installationen och felsökningsprocessen för denna kamera är enkel. Under användning slår du bara på strömbrytaren för att starta enheten, vilket inte kräver någon komplicerad montering eller underjordisk felsökning. Ytdataläsning kräver användning av övervakningsvärden: öppna filläsaren på värden, leta reda på lagringsvägen som motsvarar minneskortet, ladda ner videofilerna till en dator och klicka sedan på filen för att spela upp videon, slutföra felsökningen och datavisningen.





1. Denna produkt får inte anslutas till annan otillåten utrustning för att undvika att orsaka kretsfel eller säkerhetsrisker.

2. Förbjud strängt användning av andra batterier än de som anges i manualen (endast encellsbatteriet GRD195765 från Jiaozuo Yilida Energy Technology Co., Ltd. är tillåtet). Ändra inte batterispecifikationerna eller modellen.

3. Under underhåll, ändra inte specifikationerna, modellerna eller elektriska parametrar för egensäkerhetskretsen och relaterade komponenter för att förhindra att egensäkerhetsprestandan äventyras.

4. Förbjud strängt laddning eller byte av batteri i denna kamera under jord. Laddningen måste göras på ytan med den medföljande-enhetsladdaren.

5. Anslut eller koppla inte bort integrerade kretsar när de är påslagna för att undvika kretsskador.

6. Denna kamera får inte uppta gruvarbetarens lampa, vilket säkerställer normal underjordisk belysning.

7. Strikt förbjuda icke-professionella att underhålla produkten. Underhåll måste utföras av kvalificerad personal.





Inga.	Felfenomen	Orsaksanalys	Felsökningsmetod
1	Suddig bild	Felaktig fokus	Vrid och justera kameralinsen tills bilden är klar
2	Ingen videofil genererad	1. Otillräckligt batteri 2. Helljus inte på för att starta kameraarbete	1. Ladda omedelbart efter att du har stigit upp till ytan med en enda-enhetsladdare 2. Slå på helljuset; vänta tills den röda indikatorlampan på huvudet tänds, vilket bekräftar att inspelningsfunktionen är aktiverad





(I) Urvalsvägledning och användningsutbildning
Kan rekommendera lämpliga minneskortspecifikationer (maximal stödd kapacitet anges inte uttryckligen, välj baserat på faktiska behov) och tillbehör (t.ex. reservbatterier måste använda GRD195765-modellen) enligt de faktiska mobilscenarierna i gruvan (såsom inspektion, räddning, underhåll). Kan ordna så att teknisk personal tillhandahåller användningsutbildning, täcker enhetens ström-vid drift, startar inspelningsfunktionen, slår på helljuset (används för att trigga inspelning), videonedladdning och uppspelning, vilket säkerställer att personalen är skicklig i användningsprocessen.

(II) Garanti och leverans av reservdelar
Produktgarantiinformation anges inte uttryckligen. Om garantiservice ska tillhandahållas kan det hänvisa till branschens vanliga praxis (t.ex. 12-månaders garantiperiod, med förbehåll för den faktiska-efterförsäljningspolicyn). Under garantiperioden kan gratis reparations- eller utbytesservice tillhandahållas för problem som värdfel på grund av icke-mänskliga faktorer, försämring av batterikapaciteten (under ett rimligt tröskelvärde), etc. Leverans av reservdelar täcker kameravärden, GRD195765-modellbatteri, enenhetsladdare, kameradatakabel, etc., skickas inom en rimlig tidsperiod, t.ex. av underjordisk utrustning.

(III) Reparation och teknisk support
En dedikerad reparationskanal upprättas för att tillhandahålla reparationstjänster för enheter utanför garantiperioden (reparationskostnader beräknas baserat på kostnad). Efter reparation måste enheten klara tester av egensäkerhetsprestanda och bekräfta överensstämmelse med standarder som GB 3836.4-2010 innan den returneras för användning. Teknisk support tillhandahålls; Vanliga problem som enhetsfel att slå på, onormal inspelning, batteriladdningsfel kan åtgärdas via telefon (0537-5675688) för att hjälpa till med snabb felsökning.





Följande dokument och tillbehör medföljer varje enhet för att säkerställa normal användning och överensstämmelsearkivering:

KBA3.7 Min egensäker bärbar kamera: 1 enhet

Enkel-enhetsladdare: 1 enhet (för laddning av GRD195765-modellbatteriet på ytan)

Kameradatakabel: 1 st (för enhetsanslutning eller extra dataöverföring)

Användarmanual: 1 kopia (inkluderar enhetsdrift, felsökning etc.)

Produktkvalifikationscertifikat: 1 set (för produktöverensstämmelse)





Tillverkare:Shandong Rongliyuan Electromechanical Technology Co., Ltd.
Adress:800 meter norr om Jiawa Village, Yishan Town, Zoucheng City, Jining, Shandong-provinsen
Postnummer: 273500
Telefon: 0537-5675688
